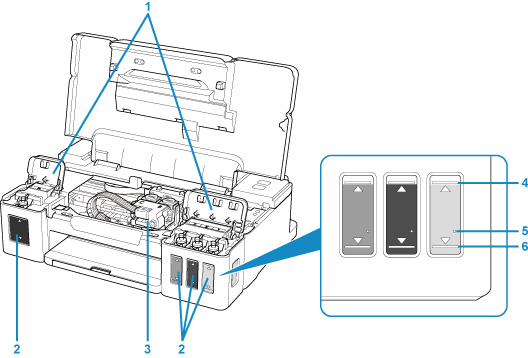

内部视图

(1) 墨水盒舱盖

打开以再填充墨水盒。

(2) 墨水盒

黑色墨水盒在左侧，彩色墨水盒(青色、品红色和黄色)在右侧。

如果任一墨水量不足，请再填充相应的墨水盒。

(3) 墨盒固定器

在此安装墨盒。

注释

• 有关再填充墨水盒的详细资料，请参见再填充墨水盒。

(4) 上限线

指示墨水的最大容量。

(5) 单点

指示执行墨水系统冲洗时所需的墨水量。

(6) 下限线

指示能够维持打印的墨水量下限。 请在墨水量低于此线之前再填充墨水盒。
